Mở bài: Định nghĩa và tầm quan trọng của bản vẽ kỹ thuật
Trong thế giới kỹ thuật và sản xuất, bản vẽ kỹ thuật đóng vai trò như một ngôn ngữ chung, một phương tiện truyền đạt thông tin thiết yếu giữa các kỹ sư, nhà thiết kế và công nhân sản xuất. Hiểu rõ bản vẽ kỹ thuật là gì không chỉ là kiến thức cơ bản mà còn là nền tảng để tiếp cận và thành công trong nhiều lĩnh vực. Nó là bản mô tả chi tiết về một sản phẩm, một cấu trúc, một hệ thống, bao gồm mọi thông số, kích thước, hình dạng và yêu cầu kỹ thuật cần thiết để chế tạo hoặc thi công. Sự chính xác và rõ ràng của bản vẽ quyết định trực tiếp đến chất lượng và tính khả thi của sản phẩm cuối cùng.
Thân bài: Khám phá chi tiết về bản vẽ kỹ thuật
1. Bản vẽ kỹ thuật là gì? Vai trò cốt lõi
Về bản chất, bản vẽ kỹ thuật là gì? Nó là bản phác thảo, mô tả chi tiết và chính xác về một vật thể hoặc một hệ thống. Khác với các bản vẽ nghệ thuật, bản vẽ kỹ thuật tuân thủ nghiêm ngặt các quy chuẩn, tiêu chuẩn quốc gia và quốc tế để đảm bảo tính thống nhất và dễ hiểu trên phạm vi toàn cầu. Bản vẽ này là cầu nối không thể thiếu trong quy trình từ ý tưởng thiết kế đến sản phẩm thực tế.
Vai trò của bản vẽ kỹ thuật vô cùng to lớn:
- Truyền đạt thông tin: Cung cấp thông tin đầy đủ và chính xác cho quá trình sản xuất, lắp ráp, kiểm tra và bảo trì.
- Cơ sở thiết kế và phát triển: Là điểm khởi đầu cho mọi quá trình sáng tạo và cải tiến sản phẩm.
- Đảm bảo chất lượng: Giúp kiểm soát chặt chẽ các thông số kỹ thuật, dung sai, đảm bảo sản phẩm đạt yêu cầu.
- Công cụ pháp lý: Có thể được sử dụng làm bằng chứng trong các vấn đề liên quan đến sở hữu trí tuệ, tranh chấp bản quyền.
2. Các yếu tố cấu thành nên một bản vẽ kỹ thuật chuẩn
Để hiểu rõ bản vẽ kỹ thuật là gì, chúng ta cần tìm hiểu các thành phần cơ bản tạo nên nó. Một bản vẽ kỹ thuật hoàn chỉnh thường bao gồm:
- Khung bản vẽ (Bill of Materials - BOM): Chứa các thông tin tổng quát về bản vẽ, bao gồm tên bản vẽ, mã số, tỷ lệ, đơn vị đo, người lập, người duyệt, ngày tháng, và các ghi chú quan trọng.
- Hình biểu diễn: Bao gồm các hình chiếu (thẳng góc, trục đo), hình cắt, mặt cắt để thể hiện đầy đủ hình dạng không gian của vật thể.
- Kích thước: Các con số ghi rõ chiều dài, chiều rộng, chiều cao, đường kính, bán kính và các kích thước khác của chi tiết.
- Dung sai và lắp ghép: Cho biết giới hạn cho phép của kích thước và cách các chi tiết khớp với nhau.
- Ghi chú và ký hiệu: Bao gồm các ký hiệu về vật liệu, độ nhám bề mặt, xử lý bề mặt, dung sai hình dáng, phương pháp hàn, v.v.
3. Các loại bản vẽ kỹ thuật phổ biến
Tùy thuộc vào mục đích sử dụng và lĩnh vực áp dụng, bản vẽ kỹ thuật có thể được phân loại thành nhiều loại. Với câu hỏi bản vẽ kỹ thuật là gì công nghệ 8 hay bản vẽ kỹ thuật là gì công nghệ 10, chúng ta có thể thấy sự đa dạng trong cách thể hiện.

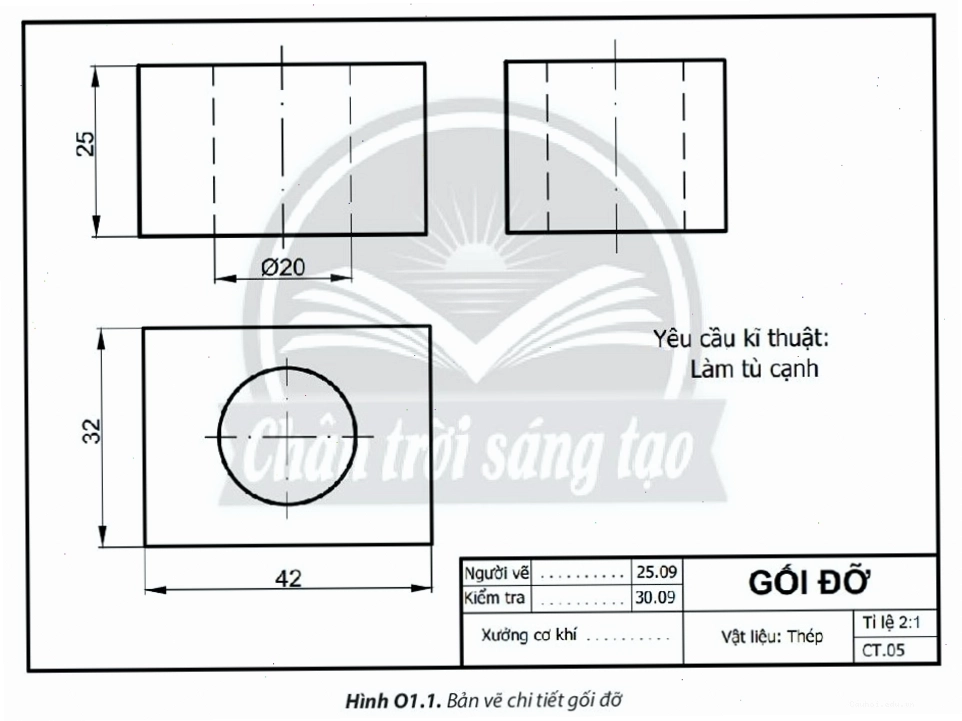

- Bản vẽ cơ khí: Thể hiện các chi tiết máy, bộ phận máy, máy lắp ráp, dụng cụ cắt, v.v.

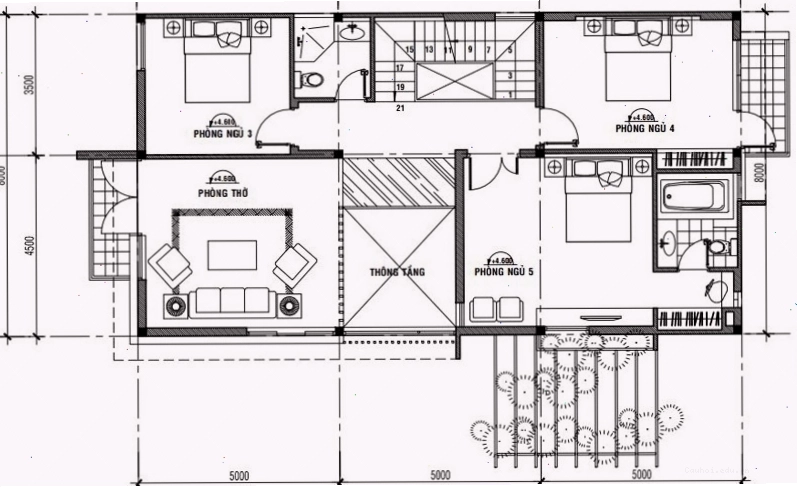

- Bản vẽ xây dựng: Bao gồm bản vẽ kiến trúc, bản vẽ kết cấu, bản vẽ hệ thống điện nước, bản vẽ nội thất.
- Bản vẽ điện tử: Thể hiện sơ đồ mạch điện, bố trí linh kiện trên bo mạch in (PCB).
- Bản vẽ công nghệ thông tin: Sơ đồ luồng dữ liệu, sơ đồ mạng, kiến trúc hệ thống phần mềm.
Bản vẽ kỹ thuật tiếng anh là gì? Đó là Technical Drawing hoặc Engineering Drawing. Việc hiểu và sử dụng thuật ngữ quốc tế này rất quan trọng trong môi trường làm việc đa quốc gia.
4. Tầm quan trọng của bản vẽ kỹ thuật trong giáo dục
Đối với học sinh, việc tiếp cận khái niệm bản vẽ kỹ thuật là gì lớp 8 hay trong các môn học công nghệ ở cấp THCS và THPT là cực kỳ quan trọng. Nó giúp các em hình thành tư duy không gian, khả năng đọc hiểu các ký hiệu kỹ thuật và phát triển kỹ năng sử dụng phần mềm thiết kế (CAD). Đây là bước đệm vững chắc cho những ai có định hướng theo đuổi các ngành nghề kỹ thuật sau này.
5. Các tiêu chuẩn quốc tế và Việt Nam về bản vẽ kỹ thuật
Để đảm bảo tính đồng bộ và khả năng trao đổi thông tin, các bản vẽ kỹ thuật cần tuân thủ các tiêu chuẩn cụ thể. Việt Nam áp dụng nhiều tiêu chuẩn quốc tế như ISO (International Organization for Standardization) và các tiêu chuẩn ngành tương ứng.
Ví dụ, các tiêu chuẩn về:
- Ký hiệu vật liệu: ISO 1043.
- Chỉ dẫn dung sai kích thước và hình dạng: ISO 2768.
- Quy ước về phép chiếu: ISO 5456.
Việc nắm vững các tiêu chuẩn này giúp đảm bảo bản vẽ kỹ thuật được tạo ra đáp ứng các yêu cầu khắt khe của sản xuất và kỹ thuật hiện đại.
Kết bài: Ứng dụng và tương lai của bản vẽ kỹ thuật
Bản vẽ kỹ thuật không chỉ là công cụ thiết yếu trong sản xuất hiện tại mà còn tiếp tục phát triển mạnh mẽ cùng với sự tiến bộ của công nghệ. Các phần mềm thiết kế 3D, mô phỏng kỹ thuật số, in 3D đang cách mạng hóa cách chúng ta tạo ra và sử dụng bản vẽ kỹ thuật. Từ đó, vai trò của bản vẽ kỹ thuật ngày càng trở nên quan trọng hơn bao giờ hết, đòi hỏi người làm kỹ thuật phải liên tục cập nhật kiến thức và kỹ năng.
Nếu bạn đang tìm hiểu về lĩnh vực này, hãy bắt đầu từ việc nắm vững khái niệm bản vẽ kỹ thuật là gì, các quy chuẩn và cách đọc hiểu chúng. Đây sẽ là chìa khóa mở ra cánh cửa đến với thế giới kỹ thuật đầy sáng tạo và tiềm năng. Đừng ngần ngại tìm hiểu sâu hơn về các tiêu chuẩn và công cụ hỗ trợ thiết kế để nâng cao năng lực chuyên môn của bạn.
