Hướng Dẫn Sử Dụng Đồng Hồ Đo Điện Vạn Năng Chi Tiết Nhất 2026

Điểm mấu chốt khi sử dụng đồng hồ đo điện vạn năng:

Luôn chọn thang đo phù hợp với mức điện áp, dòng điện dự kiến.
Đảm bảo que đo được cắm đúng cổng Input.
Kiểm tra liên tục (thông mạch) cho dây dẫn hoặc linh kiện trước khi đo đạc.
Đọc kỹ hướng dẫn sử dụng của từng model cụ thể.

Đồng hồ đo điện vạn năng là gì và tầm quan trọng của nó

Đồng hồ đo điện vạn năng, hay còn gọi là multimeter, là một thiết bị thiết yếu không thể thiếu đối với bất kỳ kỹ thuật viên điện tử, thợ sửa chữa điện lạnh, hay thậm chí là người dùng gia đình muốn tìm hiểu về điện. Thiết bị này cho phép đo lường nhiều thông số điện khác nhau như điện áp (AC/DC), dòng điện (AC/DC), điện trở, và nhiều chức năng nâng cao khác tùy thuộc vào model.

Việc nắm vững cách sử dụng đồng hồ đo điện không chỉ giúp bạn thực hiện các phép đo một cách chính xác, đảm bảo an toàn cho bản thân và thiết bị, mà còn là nền tảng quan trọng để chẩn đoán và khắc phục sự cố điện hiệu quả. Đặc biệt với các model như hướng dẫn sử dụng đồng hồ đo điện 3266td, hướng dẫn sử dụng đồng hồ đo điện dt9205a hay hướng dẫn sử dụng đồng hồ đo điện njty, mỗi loại có những đặc trưng riêng cần được tìm hiểu kỹ.

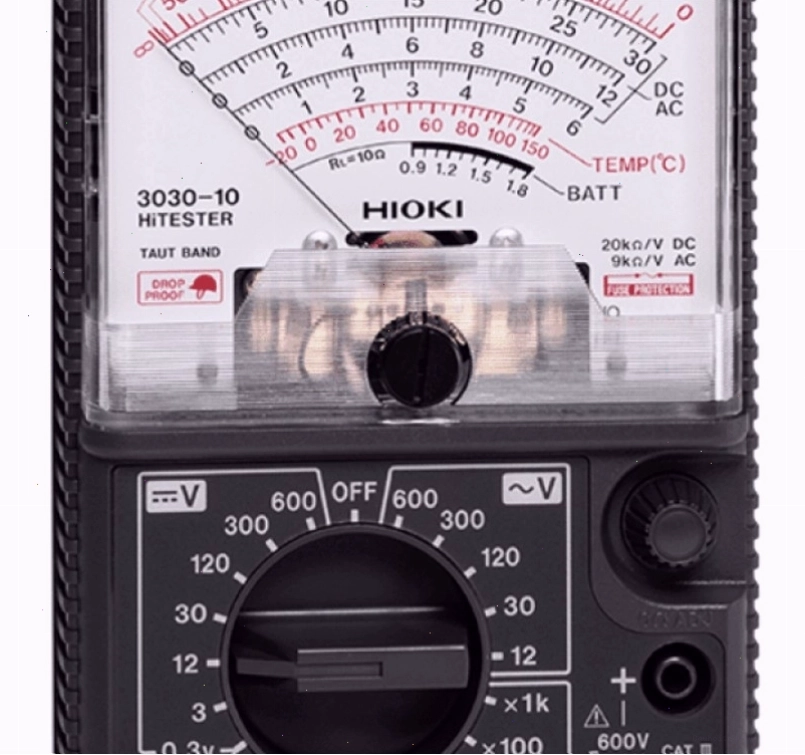

Cấu tạo và chức năng của đồng hồ vạn năng kim cơ bản — Đồng hồ vạn năng kim có cấu tạo tương đối đơn giản, phù hợp cho người mới bắt đầu tiếp cận.

Các chức năng cơ bản và cách sử dụng chi tiết

Phần lớn các đồng hồ đo điện vạn năng đều có các chức năng cơ bản sau đây. Dưới đây là hướng dẫn chi tiết về hướng dẫn sử dụng đồng hồ đo điện áp và các thông số khác:

1. Đo điện áp một chiều (DC Voltage)

Điện áp một chiều (DC) là loại điện áp có chiều không đổi, thường thấy trong pin, ắc quy, hoặc các bộ nguồn đã qua chỉnh lưu. Để thực hiện phép đo này:

Chọn thang đo điện áp một chiều (VDC hoặc V=) trên mặt đồng hồ.
Chọn dải đo (range) lớn hơn hoặc bằng mức điện áp dự kiến. Nếu không chắc, hãy bắt đầu với dải đo cao nhất và giảm dần.
Cắm que đo màu đỏ vào cổng 'VΩmA' (hoặc tương tự) và que đo màu đen vào cổng 'COM'.
Đặt que đo (+) vào cực dương (+) và que đo (-) vào cực âm (-) của nguồn điện cần đo.
Đọc giá trị hiển thị trên màn hình.

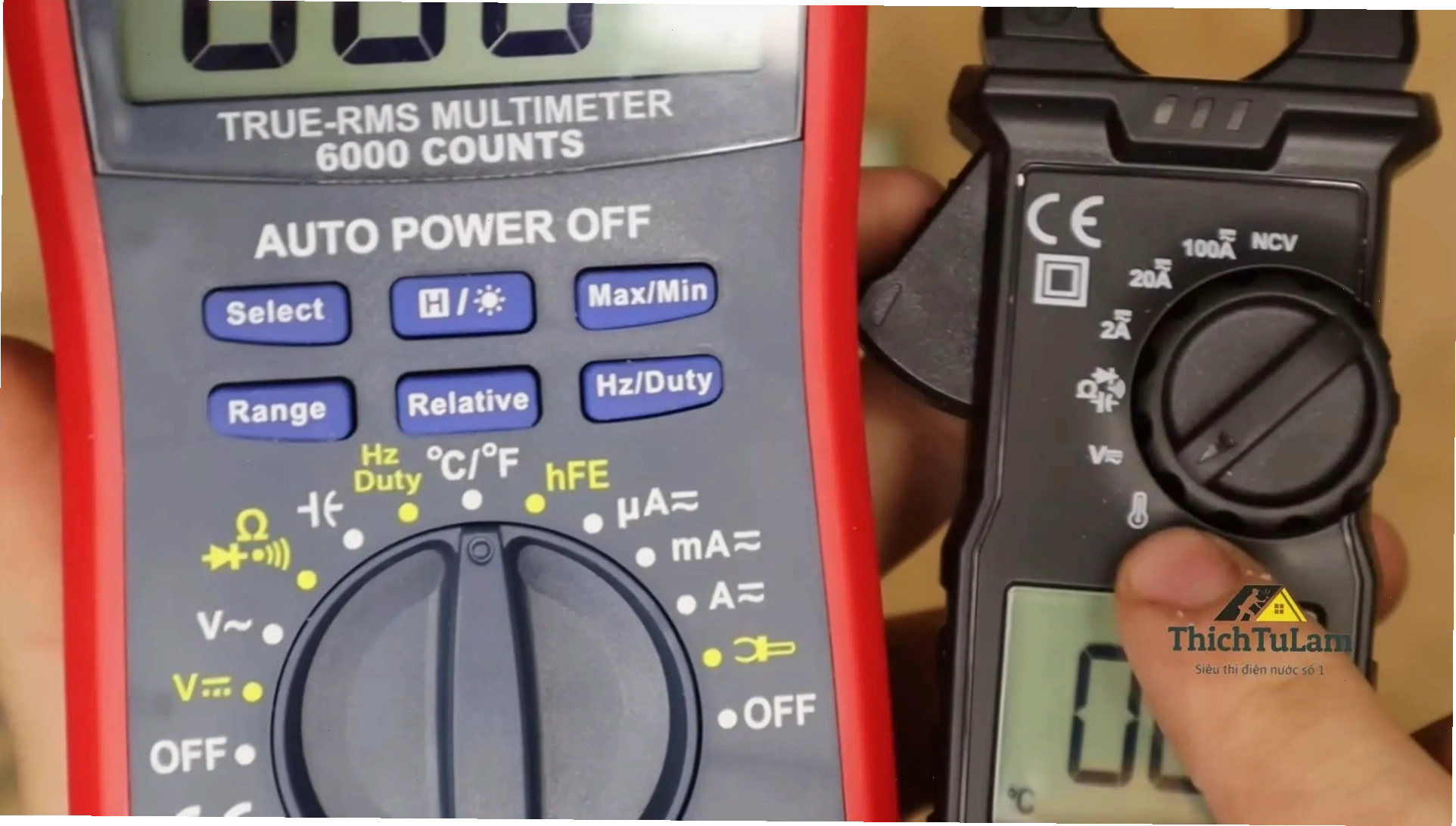

Cách đo điện áp một chiều (DC) bằng đồng hồ vạn năng — Đảm bảo que đo tiếp xúc tốt với các cực của nguồn điện.

2. Đo điện áp xoay chiều (AC Voltage)

Điện áp xoay chiều (AC) là loại điện áp có chiều biến đổi theo thời gian, phổ biến trong lưới điện gia đình. Quy trình đo tương tự như đo DC, nhưng có một số điểm khác biệt:

Chọn thang đo điện áp xoay chiều (VAC hoặc V~) trên đồng hồ.
Chọn dải đo phù hợp với mức điện áp dự kiến (thường là 220V hoặc 110V cho gia đình).
Cắm que đo tương tự như đo DC.
Đặt hai que đo tiếp xúc với hai dây của nguồn điện AC (không phân biệt cực tính).
Đọc giá trị hiển thị.

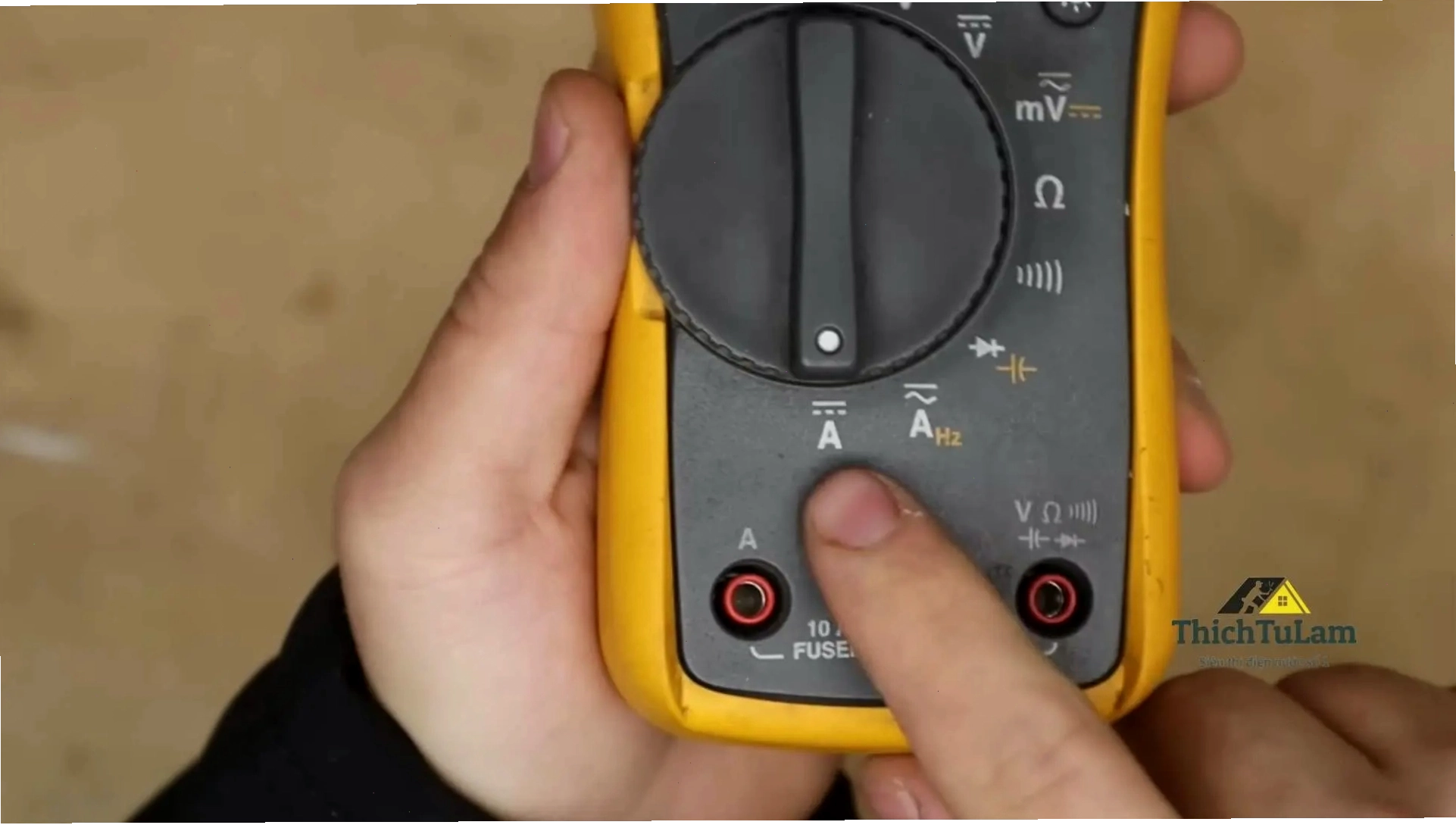

Đo điện áp xoay chiều (AC) bằng đồng hồ vạn năng — Thao tác đo điện áp xoay chiều tại ổ cắm điện gia đình.

3. Đo dòng điện một chiều (DC Current)

Hướng dẫn sử dụng đồng hồ đo điện đa năng để đo dòng điện yêu cầu thao tác nối tiếp. Đây là một phép đo cần cẩn trọng để tránh làm hỏng đồng hồ hoặc gây nguy hiểm.

Chọn thang đo dòng điện một chiều (ADC hoặc A=).
Chọn dải đo dòng điện phù hợp. Lưu ý: Một số đồng hồ có cổng đo dòng điện lớn riêng (thường là 10A hoặc 20A), hãy cắm que đỏ vào cổng này nếu đo dòng lớn.
Cắm que đo màu đỏ vào cổng 'A' hoặc '10A' và que đen vào cổng 'COM'.
QUAN TRỌNG: Ngắt kết nối mạch điện cần đo. Sau đó, đấu nối đồng hồ đo điện vào mạch theo kiểu nối tiếp, sao cho dòng điện đi qua đồng hồ. Que đỏ đấu nối tiếp với phần mạch mang dòng đi vào, que đen đấu nối tiếp với phần mạch mang dòng đi ra.
Đóng mạch điện lại và đọc giá trị.

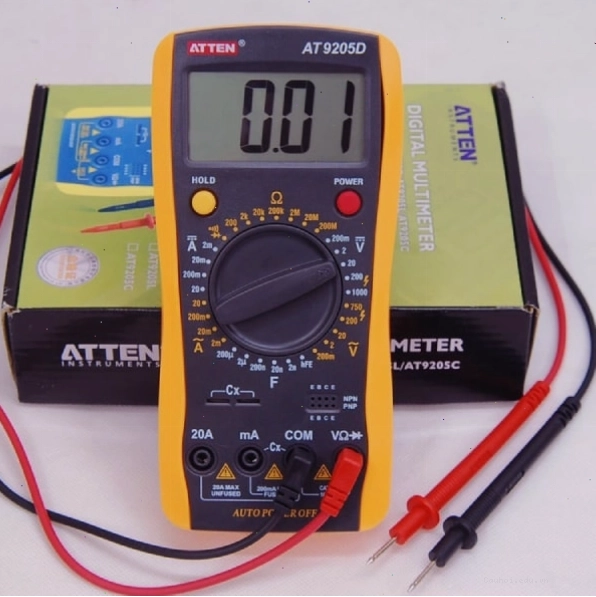

Cách đo dòng điện bằng đồng hồ vạn năng theo phương pháp nối tiếp — Minh họa cách đấu nối đồng hồ để đo dòng điện.

Nếu bạn đo dòng điện quá lớn so với thang đo đã chọn, đồng hồ có thể bị hỏng. Luôn bắt đầu với thang đo lớn nhất.

4. Đo điện trở (Resistance)

Đo điện trở giúp xác định giá trị điện trở của một linh kiện hoặc kiểm tra tính liên tục của dây dẫn. Đây là một trong những chức năng được sử dụng nhiều nhất.

Chọn thang đo điện trở (Ω).
Chọn dải đo phù hợp.
Đảm bảo mạch điện đã được ngắt hoàn toàn khỏi nguồn điện.
Cách ly một chân của linh kiện điện trở khỏi mạch để đo độc lập, tránh ảnh hưởng từ các linh kiện khác.
Cắm que đo vào hai đầu của linh kiện hoặc điểm cần đo.
Đọc giá trị hiển thị.

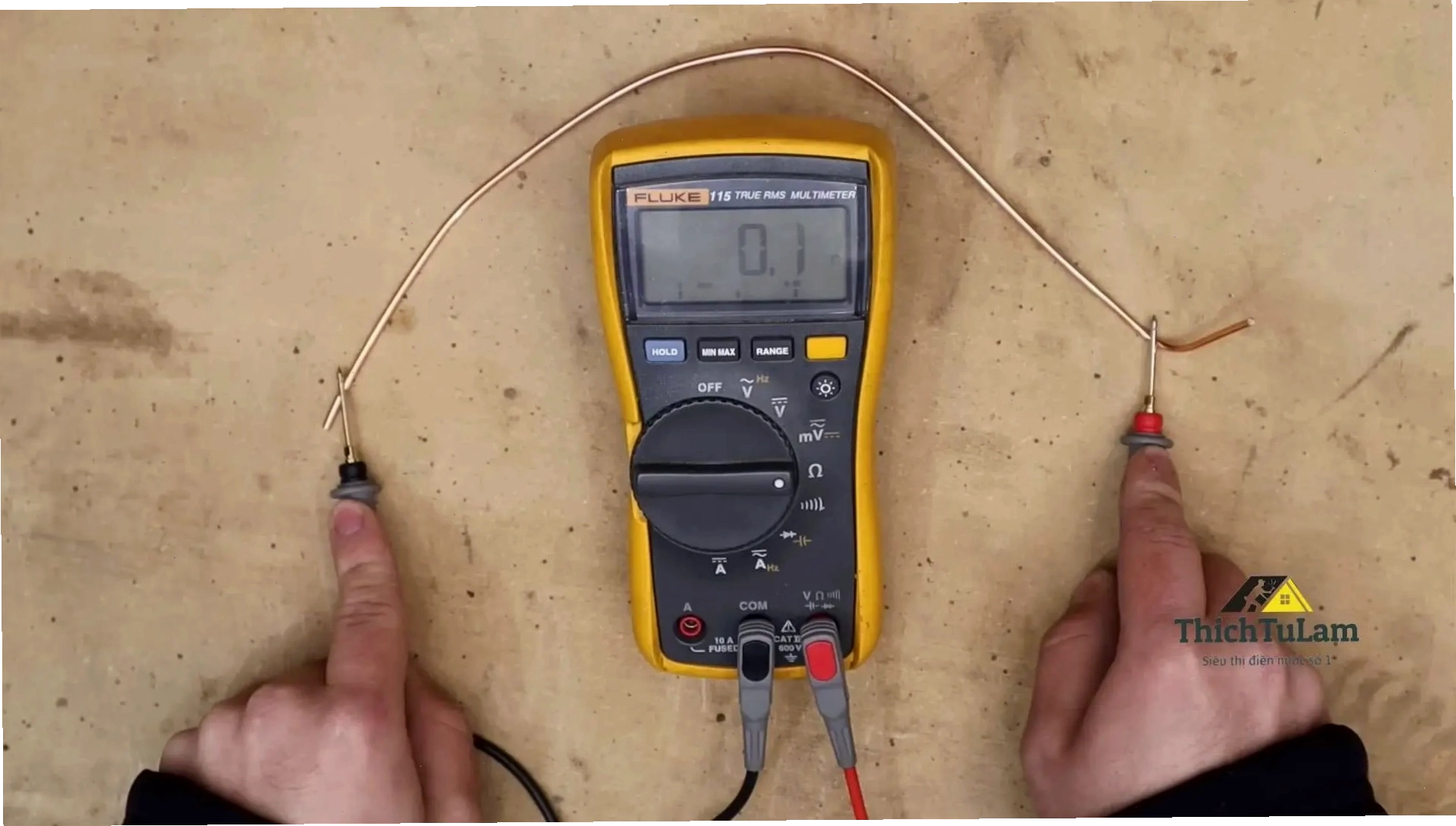

Đo điện trở trên mạch điện bằng đồng hồ vạn năng — Thao tác đo điện trở của một linh kiện điện tử.

5. Kiểm tra thông mạch (Continuity Test)

Chức năng này thường được tích hợp cùng với thang đo điện trở. Khi hai que đo chạm nhau hoặc đo một đường dẫn có điện trở rất thấp (dưới một ngưỡng nhất định), đồng hồ sẽ phát ra tiếng bíp.

Chọn chức năng thông mạch (biểu tượng giống sóng âm hoặc loa).
Ngắt nguồn điện khỏi mạch.
Chạm hai que đo vào hai điểm cần kiểm tra. Nếu có tiếng bíp, nghĩa là có sự thông mạch giữa hai điểm đó (đường dây không bị đứt).

Sử dụng chức năng đo liên tục (thông mạch) để kiểm tra dây dẫn — Kiểm tra dây cáp hoặc dây dẫn bằng chức năng thông mạch.

6. Kiểm tra diode (Diode Test)

Chức năng này dùng để kiểm tra xem diode có hoạt động bình thường hay không. Diode là một linh kiện bán dẫn cho phép dòng điện đi qua theo một chiều.

Chọn chức năng đo diode (biểu tượng diode).
Đặt que đỏ vào Anode (+) và que đen vào Cathode (-) của diode. Nếu đồng hồ hiển thị một giá trị điện áp rơi (khoảng 0.5V - 0.8V cho diode silic), diode đang thông theo chiều này.
Đảo ngược que đo. Nếu đồng hồ hiển thị OL (Over Limit) hoặc một giá trị rất cao, diode đang hoạt động tốt. Nếu cả hai chiều đều thông hoặc đều hở, diode đã hỏng.

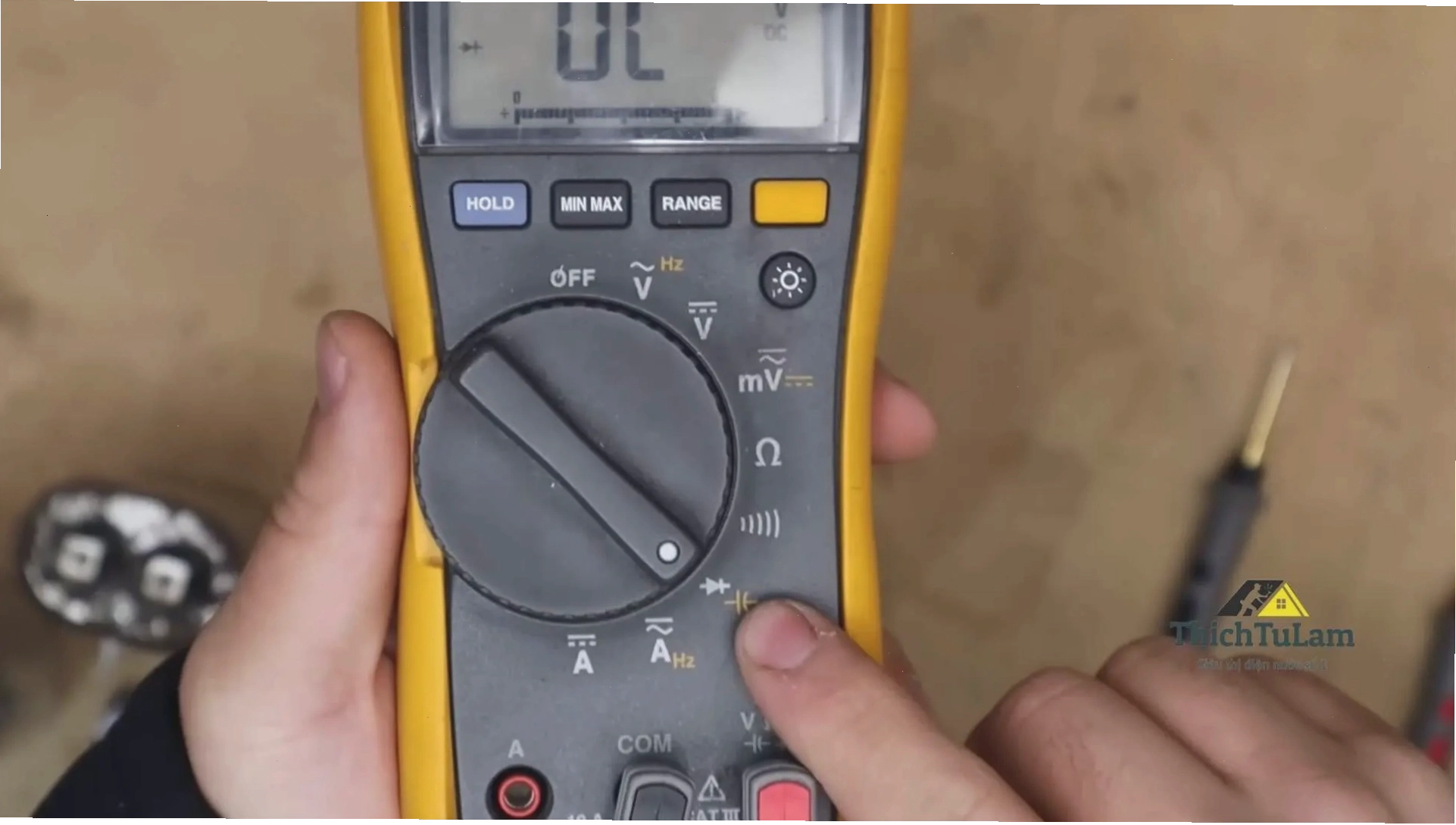

Kiểm tra diode bằng đồng hồ vạn năng — Xác định chiều dẫn của diode.

Các chức năng nâng cao và lưu ý khi sử dụng

Ngoài các chức năng cơ bản, nhiều đồng hồ đo điện vạn năng còn được trang bị các tính năng cao cấp hơn, phục vụ cho các nhu cầu chuyên sâu:

1. Đo tần số (Frequency - Hz)

Một số đồng hồ có thể đo tần số của tín hiệu AC, ví dụ tần số lưới điện (50Hz hoặc 60Hz).

Chọn thang đo tần số (Hz).
Đấu nối tương tự như đo điện áp AC.

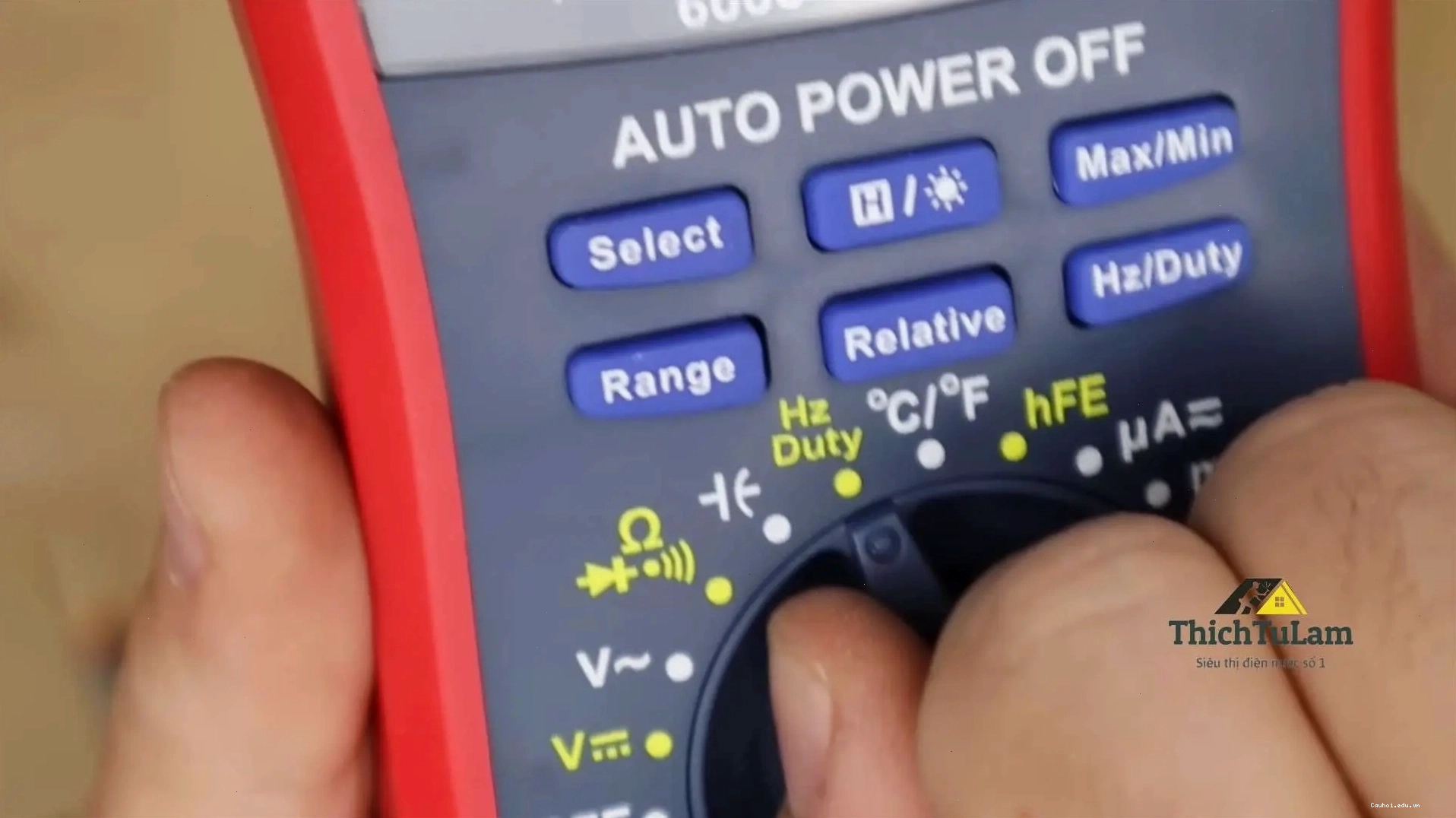

Đo tần số (Hz) bằng đồng hồ vạn năng — Đồng hồ hiển thị tần số của tín hiệu xoay chiều.

2. Đo nhiệt độ (Temperature)

Một số đồng hồ đi kèm với đầu dò nhiệt độ rời để đo nhiệt độ môi trường hoặc bề mặt.

Chọn thang đo nhiệt độ (°C hoặc °F).
Cắm đầu dò nhiệt độ vào cổng đo nhiệt độ (nếu có) hoặc cổng VΩmA.
Đặt đầu dò vào vị trí cần đo.

3. Đo điện dung (Capacitance - F)

Chức năng này dùng để đo giá trị điện dung của tụ điện.

Chọn thang đo điện dung (F).
Xả hết điện tích trong tụ điện nếu cần thiết.
Cắm hai chân tụ vào các cổng đo điện dung hoặc cổng VΩmA.

4. Đo transistor (hFE)

Một số đồng hồ có lỗ cắm riêng để đo hệ số khuếch đại (hFE) của transistor.

Lựa chọn đồng hồ đo điện phù hợp

Việc lựa chọn một chiếc đồng hồ đo điện phù hợp phụ thuộc vào nhu cầu sử dụng của bạn. Dưới đây là một số yếu tố cần cân nhắc:

Tiêu chí	Mô tả	Gợi ý lựa chọn
Mục đích sử dụng	Sử dụng cho gia đình, học tập hay công việc chuyên nghiệp?	Gia đình: loại cơ bản. Công việc: loại chuyên nghiệp, nhiều chức năng.
Độ chính xác	Sai số cho phép của phép đo.	Các model có độ chính xác cao hơn thường đắt tiền hơn.
Tính năng bổ sung	Đo nhiệt độ, tần số, điện dung, True RMS...?	Tùy thuộc vào yêu cầu công việc.
Thương hiệu	Uy tín và chất lượng sản phẩm.	Các hãng như Fluke, HIOKI, Sanwa, Bosch thường được đánh giá cao. Các model như hướng dẫn sử dụng đồng hồ đo điện 3266td hoặc các dòng của HIOKI, Sanwa cũng rất phổ biến.

Những lưu ý quan trọng để đảm bảo an toàn

An toàn luôn là yếu tố hàng đầu khi làm việc với điện. Hãy ghi nhớ những điều sau:

Luôn kiểm tra tình trạng của que đo và dây dẫn trước mỗi lần sử dụng. Dây bị nứt, hở có thể gây nguy hiểm.
Không bao giờ đo điện áp hoặc dòng điện vượt quá giới hạn của thang đo trên đồng hồ.
Khi đo dòng điện, luôn đấu nối đồng hồ theo kiểu nối tiếp và chọn đúng cổng đo.
Tránh chạm tay vào phần kim loại của que đo khi đang thực hiện phép đo với nguồn điện có điện áp cao.
Nếu không chắc chắn về cách thực hiện một phép đo, hãy tham khảo ý kiến chuyên gia hoặc tìm hiểu kỹ tài liệu.
Luôn ngắt nguồn điện trước khi thay đổi thang đo hoặc cổng đo, đặc biệt là khi đo dòng điện.

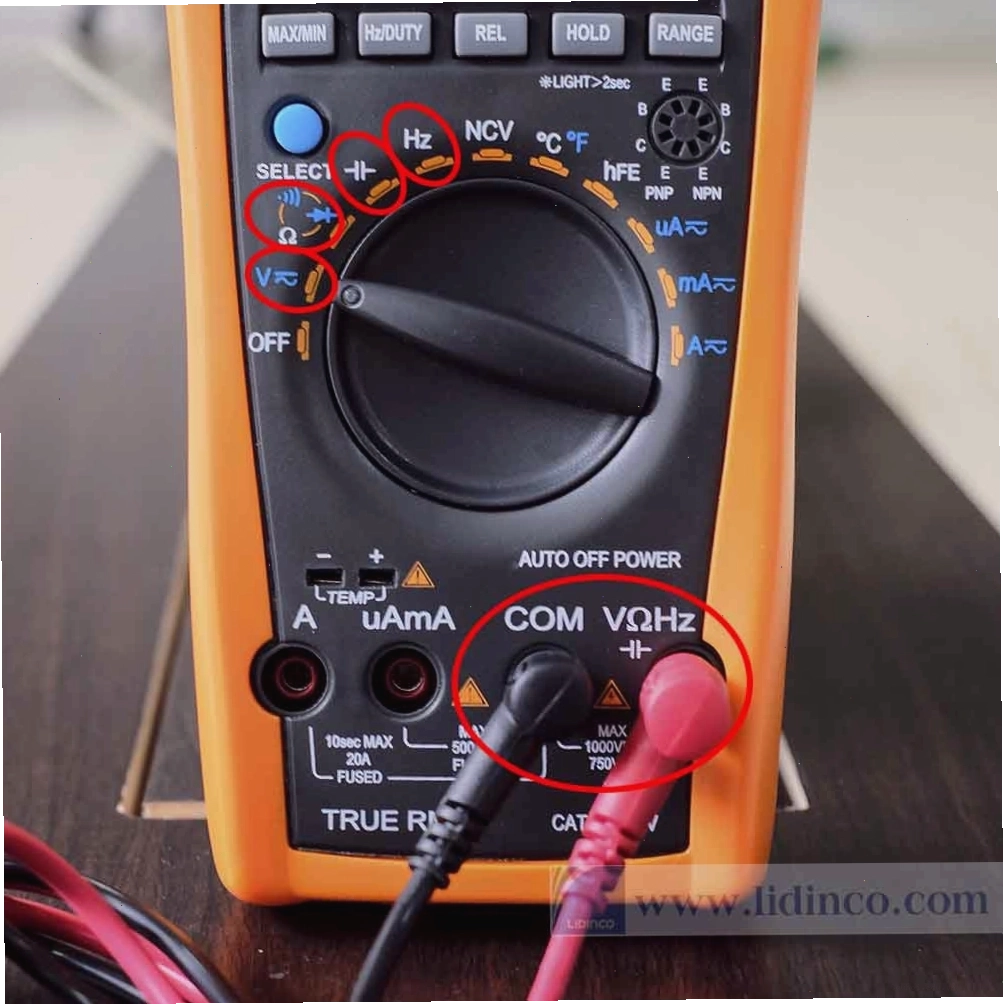

Cách cắm que đo của đồng hồ vạn năng vào các cổng Input — Cổng đo VΩmA và COM là hai cổng thông dụng nhất.

Bằng cách tuân thủ các nguyên tắc và hướng dẫn sử dụng đồng hồ đo điện một cách cẩn thận, bạn có thể sử dụng thiết bị này một cách hiệu quả và an toàn, phục vụ cho nhiều mục đích khác nhau từ sửa chữa đơn giản đến các ứng dụng kỹ thuật phức tạp.
